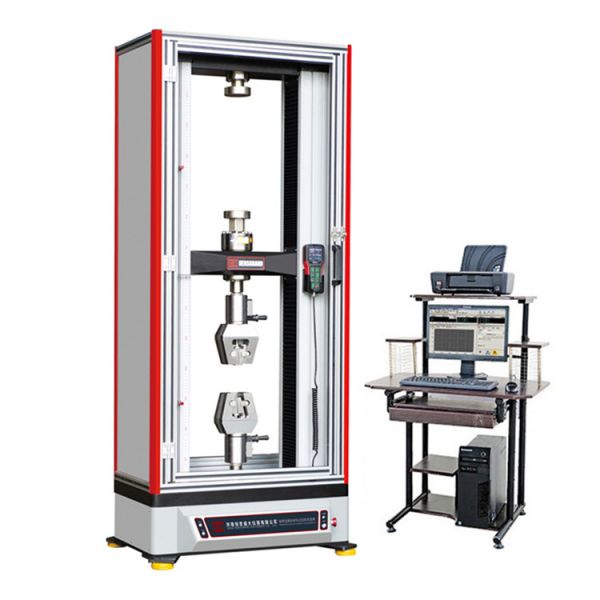

鋼管壓力試驗機結構原理：

1、該試驗機整機主要由主機、伺服油源、電控柜及計算機打印機等組成。采用液壓加荷、負荷傳感器測力、控制方式可隨時切換自動控制試驗進程或手動控制進程，微機屏幕顯示試驗數據及曲線，可進行數據處理、儲存及打印。

2、主機為框架式。橫梁由四根立柱支承在底座上，由螺帽加以緊固構成高強度加荷框架。下壓盤裝在工作臺的傳感器上，油缸及活塞上端安放著上壓盤，壓盤實現對試件的壓縮作用，主機內的油管與油源及油缸相通。

3、液壓原理為位置適應型進油節流調速系統。油箱內的液壓油通過電機帶動高壓齒輪泵進入油路，流經單向閥、 濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、相對位移等的控制。

4、控制軟件可根據需要設置壓扁高度，等速或恒應力加載，更直觀的體現鋼管在受力狀態下的變化，高精度位移傳感器測量變形量。

5、使用高壓、低壓兩個油泵實現空行程時上壓盤的快速返回，提高工作效率。

6、輔助機械臂，方便試樣的裝卸（需根據客戶現場情況定制）。

鋼管壓力試驗機產品參數：

1.試驗力（kN）：1000

2.試驗力測量范圍：試驗力的2%-100%

3.試驗力示值相對誤差：≤示值的±1%

4.等速應力控制范圍（N/mm2·S-1）：1-10

5.應力速率誤差：≤±5%

6.上下壓盤距離：約600

7.上、下壓盤尺寸：800x320或者特殊定做

8.活塞行程：600

9.活塞空載上升速度（mm/ s）：約23

10.立柱凈間距：大于620

11.油泵電動機功率（kW）：7.5（加載油泵電機）

12.電控柜柜外形尺寸（長x寬x高）（mm）：約1200×700×900
