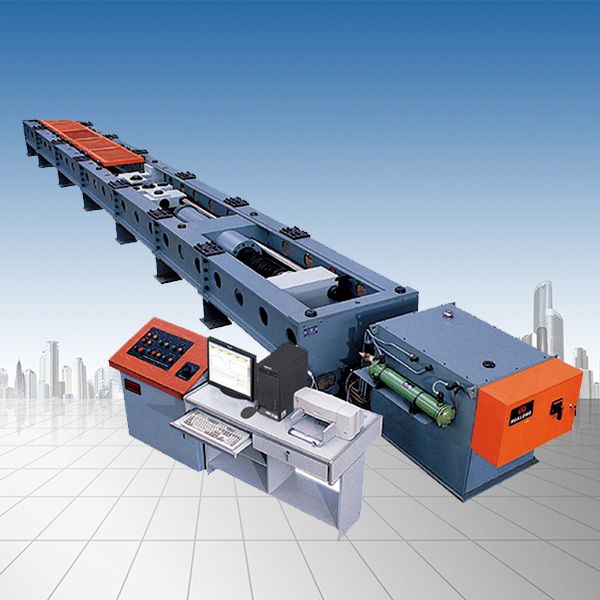

MGW-6500靜載錨固試驗機產品構成：

該臥式靜載錨固機由主機和控制柜(含油源、泵站)及微機控制系統三部分組成。

1)主機：由負荷傳感器、機架、吊架、吊梁、圍板、千斤頂及墊板、錨板、錨具等組成。其中錨板、錨具及墊板隨做不同的試驗根數而更換不同的錨板和錨具。

2)控制柜：由控制面板、電機泵、送油閥、回油閥、截止閥、電磁換向閥、電液伺服數字閥、管路、油箱等系統構成，主要實現對油缸(千斤頂)、活塞啟動、后退、停止、壓力大小、速度快慢的控制。

3)微機控制電液測控系統。

4）電氣系統。

MGW-6500靜載錨固試驗機產品配置：

1.6500空心千斤頂 一個

2.250前卡空心頂 一個

3.電動油泵 兩個

4.6500機架 一臺

5.6500空心負荷傳感器 一只

6.長短頂套、卸錨器 各一件

7.拉線式編碼器 一件

8.計算機：聯想計算機 一臺

9. 打印機：HP噴墨打印機 一臺

10. 中文Windows平臺下的通用試驗軟件包 一臺

11. 多功能試驗數據采集卡 一個

MGW-6500靜載錨固試驗機產品參數：
